تفاصيل المنتج:
شروط الدفع والشحن:
|
| نطاق المسح الأفقي: | 360 درجة × ن | نطاق المسح العمودي: | -10 درجة ~ 190 درجة |
|---|---|---|---|
| دقة التوجيه: | 0.1 درجة | طريقة المسح: | PPI و RHI و DBS و LOS ومسح البرامج |
| نموذج إخراج البيانات في الوقت الحقيقي: | بروفيبوس DP / Modbus TCP / CAN اختياري | اتصالات: | 1000BASE-TX أو الوصول عن بعد 4G |
| درجة حرارة التشغيل والرطوبة: | -25 ~ + 50 ℃ (قابل للتمديد إلى -40 ~ + 60) ، 5٪ ~ 100٪ RH | فئة حماية IP: | الإسكان IP54 ، الوحدة الأساسية IP66 |
| درجة مقاومة التآكل: | ج 4 | سرعة الرياح البقاء على قيد الحياة: | 70 م / ث (مثبتة بالقدم أو بحبل سلكي) |
| ارتفاع العمل: | ≤ 3500 م | استهلاك الطاقة الجاري: | ≤1 كيلو واط |
| مشغل بواسطة: | 110VAC ± 20٪ أو 220VAC ± 20٪ ، 50Hz ± 10٪ | بحجم: | 800 مم * 650 مم * 11 30 مم |
| إبراز: | مستشعر الرياح بروفيبوس DP ليدار,مستشعر الرياح الليدار OEM,سرعة الرياح ليدار Molas 3D |
||
الدقة الزاوية 0.1 درجة

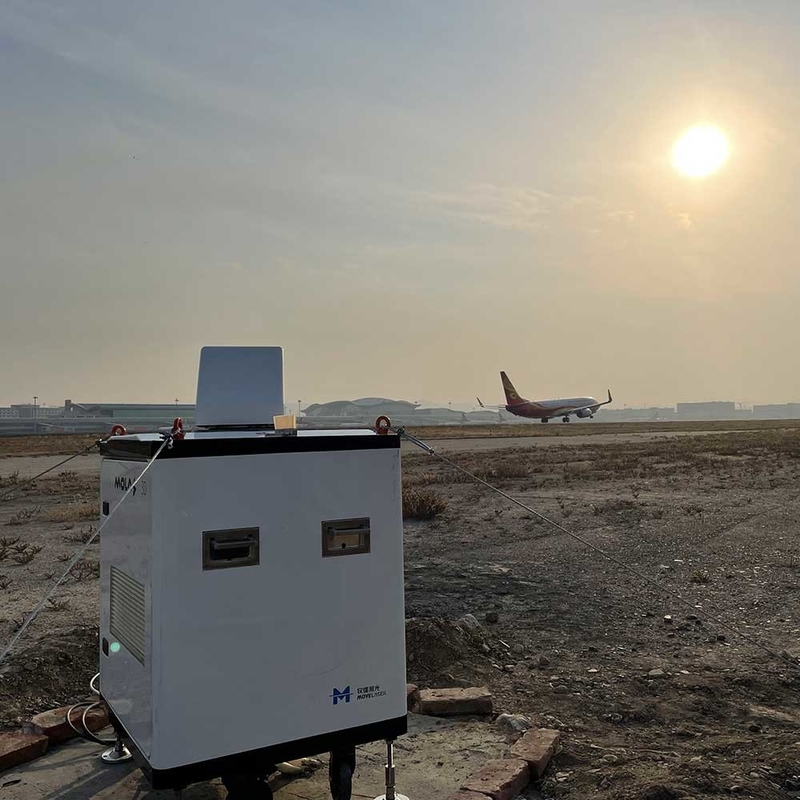

1 ، المنتج مقدمة
يتكون Molas 3D بشكل أساسي من 5 وحدات رئيسية:
ماسح ضوئي ثلاثي الأبعاد: اجعل اتجاه انبعاث شعاع الليزر واتجاه الاستقبال لنقطة ضوء العودة إلى أي اتجاه لنصف الكرة الأرضية فوق الرادار
تلسكوب: شعاع ليزر موازى
الليزر: يولد ليزرًا عالي الطاقة بتردد واحد ويدمج ارتباط كشف متماسك
وحدة التحكم الإلكترونية: جمع إشارات الكشف ومعالجتها وإخراج سرعة الرياح الظاهرة ، وتنفيذ التحكم في التشغيل ، والمراقبة البيئية ، والاتصالات ، وتخزين البيانات ، وما إلى ذلك للجهاز بأكمله
وحدة إمداد الطاقة: قم بتحويل مصدر الطاقة ، وتوزيع ومراقبة مصدر الطاقة للآلة بأكملها ، ومجهزة ببطارية احتياطية لمنع تلف الرادار بعد انقطاع التيار الكهربائي
2 ، معلمات الأداء
| المعلمات الأساسية | |
| مسافة الكشف عن خط البصر | 10 كم (حالة نموذجية) |
| دقة المسافة | 30 م / 45 م / 60 م / 75 م اختياري |
| وقت التراكم | 0.5s / 1s / 2s / 4s / 8s اختياري |
| نطاق قياس سرعة الرياح الشعاعية | -75 ~ + 75 م / ث |
| دقة قياس سرعة الرياح الشعاعية | 0.1 م / ث |
| عدد طبقات المسافة | ما يصل إلى 300 |
| نطاق المسح الأفقي | 360 درجة × ن |
| نطاق المسح العمودي | -10 درجة ~ 190 درجة |
| دقة التوجيه | 0.1 درجة |
| طريقة المسح | PPI و RHI و DBS و LOS ومسح البرامج |
| نموذج إخراج البيانات في الوقت الحقيقي | بروفيبوس DP / Modbus TCP / CAN اختياري |
| اتصالات | 1000BASE-TX أو الوصول عن بعد 4G |
| المعلمات البيئية | |
| درجة حرارة التشغيل والرطوبة | -25 ~ + 50 ℃ (قابل للتمديد إلى -40 ~ + 60) ، 5٪ ~ 100٪ ر |
| فئة حماية IP | الإسكان IP54 ، الوحدة الأساسية IP66 |
| درجة مقاومة التآكل | ج 4 |
| سرعة الرياح البقاء على قيد الحياة | 70 م / ث (مثبتة بالقدم أو بحبل سلكي) |
| ارتفاع العمل | ≤ 3500 م |
| معلمات أخرى | |
| استهلاك الطاقة الجاري | ≤1 كيلو واط |
| مشغل بواسطة | 110VAC ± 20٪ أو 220VAC ± 20٪ ، 50 هرتز ± 10٪ |
| بحجم | 800 مم * 650 مم * 11 30 ملم |
| وزن | ≤ 150 كجم |
| إمكانية الوصول | |
| وظائف GNSS | دعم GPS / بيدو |
| خدمة الوقت | توقيت NTP أو توقيت GPS / بيدو |
3 ، رسم تخطيطي لمسح ثلاثي الأبعاد لرياح دوبلر ليدار
