تفاصيل المنتج:
شروط الدفع والشحن:
|
سرعة الرياح البقاء على قيد الحياة: | 70 م / ث (مثبتة بالقدم أو بحبل سلكي) | ارتفاع العمل: | ≤ 3500 م |
---|---|---|---|
استهلاك الطاقة الجاري: | ≤1 كيلو واط | مشغل بواسطة: | 110VAC ± 20٪ أو 220VAC ± 20٪ ، 50Hz ± 10٪ |
بحجم: | 800 مم * 650 مم * 11 30 مم | ||
تسليط الضوء: | 3500m ارتفاع دوبلر الرياح ليدار,1kW دوبلر الرياح ليدار,PPI مسح قياس الرياح ليدار |
وقت تخزين البيانات من 5 إلى 18 شهرًا
1 ، طريقة المسح PPI
الاسم الكامل لـ PPI هو مؤشر موقف الخطة.النقطة المركزية هي هوائي الرادار.يعرض هوائي الرادار المسافة وقوة صدى الكائن المستهدف عندما تكون زاوية الملعب ثابتة ، وتقوم زاوية السمت بمسح دائرة أو زاوية معينة.يشيع استخدامه في شاشات الرادار المختلفة في مجالات مراقبة الحركة الجوية وملاحة السفن والأرصاد الجوية.
2 ، معلمات الأداء
المعلمات الأساسية | |
مسافة الكشف عن خط البصر | 10 كم (حالة نموذجية) |
دقة المسافة | 30 م / 45 م / 60 م / 75 م اختياري |
وقت التراكم | 0.5s / 1s / 2s / 4s / 8s اختياري |
نطاق قياس سرعة الرياح الشعاعية | -75 ~ + 75 م / ث |
دقة قياس سرعة الرياح الشعاعية | 0.1 م / ث |
عدد طبقات المسافة | ما يصل إلى 300 |
نطاق المسح الأفقي | 360 درجة × ن |
نطاق المسح العمودي | -10 درجة ~ 190 درجة |
دقة التوجيه | 0.1 درجة |
طريقة المسح | PPI و RHI و DBS و LOS ومسح البرامج |
نموذج إخراج البيانات في الوقت الحقيقي | بروفيبوس DP / Modbus TCP / CAN اختياري |
اتصالات | 1000BASE-TX أو الوصول عن بعد 4G |
المعلمات البيئية | |
درجة حرارة التشغيل والرطوبة | -25 ~ + 50 ℃ (قابل للتمديد إلى -40 ~ + 60) ، 5٪ ~ 100٪ ر |
فئة حماية IP | الإسكان IP54 ، الوحدة الأساسية IP66 |
درجة مقاومة التآكل | ج 4 |
سرعة الرياح البقاء على قيد الحياة | 70 م / ث (مثبتة بالقدم أو بحبل سلكي) |
ارتفاع العمل | ≤ 3500 م |
معلمات أخرى | |
استهلاك الطاقة الجاري | ≤1 كيلو واط |
مشغل بواسطة | 110VAC ± 20٪ أو 220VAC ± 20٪ ، 50 هرتز ± 10٪ |
بحجم | 800 مم * 650 مم * 11 30 ملم |
وزن | ≤ 150 كجم |
إمكانية الوصول | |
وظائف GNSS | دعم GPS / بيدو |
خدمة الوقت | توقيت NTP أو توقيت GPS / بيدو |

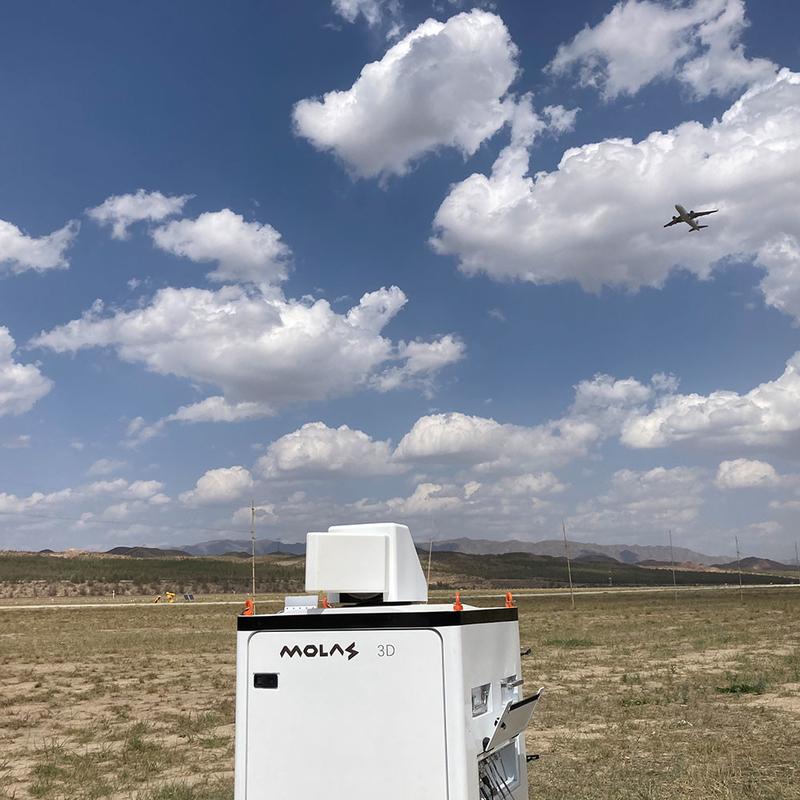

3 ، رسم تخطيطي لمسح ثلاثي الأبعاد لرياح دوبلر ليدار
