تفاصيل المنتج:
شروط الدفع والشحن:
|
| دقة التأشير: | 0.1 درجة | دقة المسافة: | 30 م ، 75 م |
|---|---|---|---|
| وقت التراكم: | 0.5s / 1s / 2s / 4s / 8s اختياري | مسافة: | 4/8 كم |
| المدى الرأسي: | -10 درجة ~ 190 درجة | مستوى أمان الليزر: | IEC 60825-1 (2014) الفئة 1M سلامة العين |
| اسم: | 30m 3D مسح دوبلر سرعة الرياح تأجير Lidar Molas 3d | الكلمة الرئيسية: | تأجير ليدار الرياح الدوبلر |
| تسليط الضوء: | 30 م سرعة الرياح ليدار,مولاس 3D رياح ليدار,دوبلر ليدار تأجير الرياح |
||
3D المسح الضوئي دوبلر الرياح ليدار مولاس 3D دوبلر تأجير ليدار الرياح
|مقدمة المنتج
دوبلر ليدار الرياح هو نظام ليدار للقياس عن بعد بدون تلامس يعتمد على مبدأ قياس سرعة دوبلر المتماسك.يظهر مبدأ عملها في الشكل 1. ينتقل ضوء إشارة النبضة الذي يولده ليزر الألياف إلى الهواء ليتم قياسه من خلال هوائي بصري (تلسكوب وماسحة ضوئية) ، ويتفاعل مع جسيمات الهباء الجوي الموجودة فيه لتوليد إشارة متناثرة تحتوي على معلومات السرعة.وفقًا لمبدأ دوبلر ، يتناسب إزاحة تردد دوبلر fd لإشارة الصدى مع سرعة جسيمات الهباء الجوي (أي سرعة الرياح).لذلك ، يمكن معالجة الإشارة المبعثرة المرتدة التي يستقبلها الهوائي البصري للحصول على معلومات سرعة الرياح للمنطقة المستهدفة المراد قياسها بضرب ضوء المذبذب المحلي الناتج عن ليزر الألياف الداخلي في وحدة الكشف المتماسكة وإزالة التشكيل الرقمي.
|سيناريوهات التطبيق
معلومات ثلاثية الأبعاد في الوقت الحقيقي حول تشتت عمود الماء لتتبع مصادر الانبعاث
تحسين التحكم في انبعاثات الغبار لصناعة التعدين
|معلمات المنتج
| المعلمات الأساسية | |
| مسافة الكشف عن خط البصر | 8 كم (الموافق 75 م دقة المسافة) 4 كيلومترات (تقابل دقة مسافة 30 مترًا) |
| دقة المسافة | 30 م / 45 م / 60 م / 75 م اختياري |
| وقت التراكم | 0.5s / 1s / 2s / 4s / 8s اختياري |
| نطاق قياس سرعة الرياح الشعاعية | -75 ~ + 75 م / ث |
| دقة قياس سرعة الرياح الشعاعية | 0.1 م / ث |
| عدد طبقات المسافة | ما يصل إلى 300 |
| نطاق المسح الأفقي | 360 درجة × ن |
| نطاق المسح العمودي | -10 درجة ~ 190 درجة |
| المعلمات البيئية | |
| درجة حرارة التشغيل والرطوبة | -25 ~ + 50 ℃ (قابل للتمديد إلى -40 ~ + 60) ، 5٪ ~ 100٪ ر |
| فئة حماية IP | الإسكان IP54 ، الوحدة الأساسية IP66 |
| درجة مقاومة التآكل | ج 4 |
| سرعة الرياح البقاء على قيد الحياة | 70 م / ث (مثبتة بالقدم أو بحبل سلكي) |
| ارتفاع العمل | ≤ 3500 م |
|مواصفات المنتج
نطاق كبير: مسافة الكشف النموذجية 4 / 8km
دقة عالية: دقة التأشير 0.1 درجة ، دقة سرعة الرياح للاتجاه البصري 0.1 متر / ثانية
طرق المسح الغنية: PPI / RHI / DBS / LOS / طريقة المسح التعسفي القابلة للبرمجة

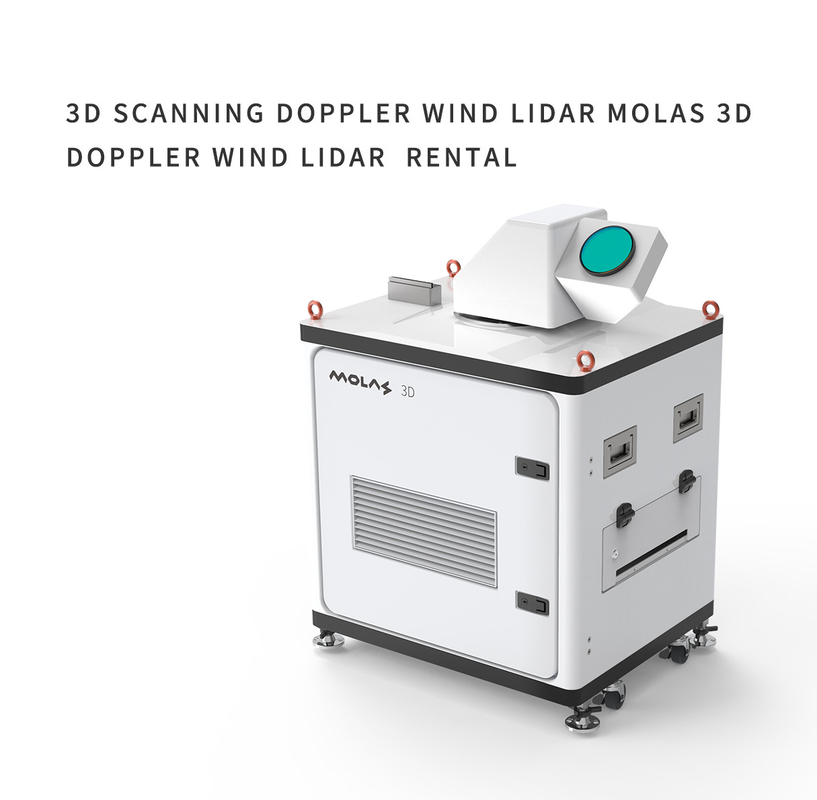

|صورة المنتج
