تفاصيل المنتج:
شروط الدفع والشحن:
|
| طريقة المدى: | 1 إلى فهرنهايت | مسافة الكشف: | 200 م @ 90٪ انعكاس / 140 م @ 10٪ انعكاس |
|---|---|---|---|
| قرار المدى: | ≤0.1 م | الطول الموجي: | 905 نانومتر |
| كرر التردد: | 20 كيلو هرتز لكل قناة | مستوى أمان الليزر: | الفئة 1 |
| نطاق درجة حرارة العمل: | -40 درجة مئوية ~ + 60 درجة مئوية | نطاق درجة حرارة البقاء على قيد الحياة: | -45 درجة مئوية ~ +65 درجة مئوية |
| نطاق رطوبة العمل: | 0٪ ~ 100٪ ر | تصنيف الضميمة: | IP65 (أو حسب الاحتياجات الخاصة) |
| نطاق تسريع العمل: | -0.5 جرام ～ 0.5 جرام | التدفق الضوئي 1: | 0 درجة |
| التدفق الضوئي 2: | 2.05 درجة ± 0.2 درجة | التدفق الضوئي 3: | 4.09 درجة ± 0.2 درجة |
| منتجات البيانات في الوقت الفعلي: | معرف الجهاز ، قياس المسافة مباشرة ، عودة شدة الضوء ، علم البيانات صالح ، حالة النظام | فيلدبوس: | بروفيبوس DP / Modbus RTU / CANopen ثلاثة بروتوكولات ناقل المجال ، ويمكن تخصيص اتصالات RS485 |
| استهلاك الطاقة أثناء التشغيل: | في غضون 60 واط | جهد الإمداد والتيار الأقصى: | تيار مستمر 24 فولت ، 3 أمبير |
| بحجم: | 200 × 200 × 250 مم | ||
| إبراز: | Modbus RTU الرياح ليدار,DToF الرياح ليدار,الرياح ليدار 0.5g تسريع |
||

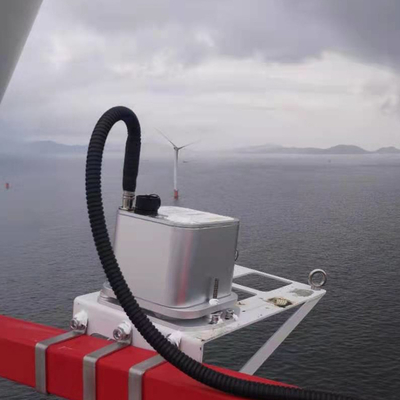

نطاق تسريع العمل -0.5 جرام ～ 0.5 جرام ليدار الريح
1 ، المنتج مقدمة
يستخدم MolasCL طريقة النطاق dToF (وقت الرحلة المباشر) لتحقيق المدى بالليزر ، أي أنه يصدر نبضات ليزر قصيرة جدًا.بعد إرسال الضوء النبضي ، يصادف الأشياء ويولد الضوء المرتد.(TDC ، رقاقة تحويل الوقت) يمكن الحصول على الفاصل الزمني المباشر بين نبضة الليزر المنبعثة ونبضة الضوء المستقبلة.نظرًا لأن سرعة الضوء في الفضاء ثابتة ، يمكن حساب المسافة إلى الجسم من هذا.في كل مرة يتم فيها إنشاء نبضة ضوئية ، يتم الحصول على نتيجة القياس.
2 ، ورقة البيانات الفنية
| مؤشر المدى | |
| طريقة المدى | 1 إلى فهرنهايت |
| مسافة الكشف | 200 م @ 90٪ انعكاس / 140 م @ 10٪ انعكاس |
| قرار المدى | ≤0.1 م |
| دقة القياس | ± 0.2 م |
| دقة القياس المتكررة | ± 0.2 م |
| مقاومة الضوء المحيط | 100 كلوكس |
| الفهرس البصري | |
| الطول الموجي | 905 نانومتر |
| كرر التردد | 20 كيلو هرتز لكل قناة |
| مستوى أمان الليزر | الفئة 1 |
| التكيف البيئي | |
| نطاق درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
| نطاق درجة حرارة البقاء على قيد الحياة | -45 درجة مئوية ~ +65 درجة مئوية |
| نطاق رطوبة العمل | 0٪ ~ 100٪ ر |
| تصنيف الضميمة | IP65 (أو حسب الاحتياجات الخاصة) |
| نطاق تسريع العمل | -0.5 جرام ～ 0.5 جرام |
| شعاع لافتا | |
| التدفق الضوئي 1 | 0 درجة |
| التدفق الضوئي 2 | 2.05 درجة ± 0.2 درجة |
| التدفق الضوئي 3 | 4.09 درجة ± 0.2 درجة |
| نتائج قياس المخرجات | |
| في الوقت الحالى منتجات البيانات |
معرف الجهاز ، قياس المسافة مباشرة ، عودة شدة الضوء ، علامة صالحة للبيانات ، حالة النظام |
| فيلدبوس | بروفيبوس DP / Modbus RTU / CANopen يمكن تخصيص ثلاثة بروتوكولات ناقل المجال واتصالات RS485 |
| قذر | |
| استهلاك الطاقة أثناء التشغيل | في غضون 60 واط |
| جهد الإمداد والتيار الأقصى | تيار مستمر 24 فولت ، 3 أمبير |
| بحجم | 200 × 200 × 250 مم |
